DSIC01LSGET

DSIC01LSGET

  • 始终符合欧盟RoHS/ELV标准

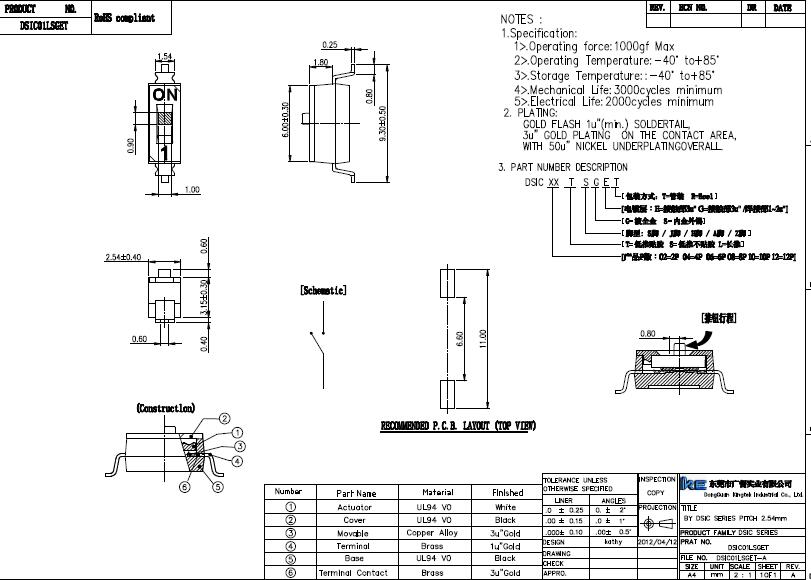

    型号:DSIC01LSGET (Surface Mount DIP SW)
    位数:1
    类型:DIP 插件
    包装:112pcs/Tube管 或 2000pcs/Tape&Reel
    特点:耐高温、镀金、防水、环保
    重量:0.098 g/pcs
详细信息

产品特点:2.54mm脚距(0.1英寸脚距);直插式 (DIP)/贴片式(SMT)拨码开关;标准镀金接点; 贴附耐电高温薄 膜;可耐高温的塑料本体设计。
产品种类:1、2、3、4、5、6、7、8、9、10、12位
产品型号说明:例:DSIC04LHGET
DS  是Dip Switch 的缩写
IC   表示 平拨2.54mm脚距
04   表示 4位(或4P)
L     表示 推扭 高推  (另:S是平推  T是平推贴胶)
H     表示 H形引脚 (插件有 A和H形脚;贴片有S形、J形和Z形)
GE    表示 镀金
T      表示 包装方式为 IC管装 (字母R表示 卷装 )


 产品性能:
1.额定电流:切换电流25mA,24VDC,不切换电流   100mA,24VDC。
2.接触阻抗:初始值 50 毫欧,寿测后 100 毫欧。
3.绝缘阻抗:100MΩ Min at 500VDC。
4.耐压值:在排脚之间输入ac 500v(50~60赫兹)电   压,一分钟感应电流为2m(A)。
5.操作力度:最大1000gf。
6.寿命测试:3000cycles。


材质:
1.上盖与本体:工程塑料符合UL94V-0防火等级的高温材质,  (PPS)黑色。
2.推钮:工程塑料符合UL94V-0防火等级的高温材质,(PA46)   白色。
3.固定触点与可动触点:铜合金镀金;引脚:铜合金镀金。
4.贴附薄膜:耐高温薄膜


焊接方式:
1.手焊:摄氏350度以上不超过三秒钟或摄氏270度以内不超过  5秒钟。
2.回流焊:摄氏260度±5度10秒以内,请于焊接和清洗时将推  钮设在“OFF”的位置。

包装方式:IC管装 或 卷装



拨码开关1位
